家庭装修水电施工图内容有什么?有何作用?

浏览数:4186次 | 发布时间:2018-06-29 |
分享到:

经历过家庭装修的朋友们,可能都会见到过家装水电施工图,但是大多数人会不在意这份图纸,因而未必会有太深刻的印象,那么什么是家装水电施工图?它的内容都有哪些?其又有什么作用呢?下面小编将为大家详细介绍一下家装水电施工图,正在装修或准备装修的朋友们不妨参考一下。

什么是家装水电施工图?

家装水电施工图,是家居的水路、电气施工的前题与依据,它以施工人员都看得懂的符号标注在施工图纸上,来指导工人进行相应的作业。

家装水电施工图内容有什么?

完整的家装水电施工图应包括以下内容:

1、平面图:反映各用电器、给排水各使用点的位置。图纸上应标有尺寸,包括尺寸比例。

2、系统图:反映各个用电回路在系统中的容量、分配方式,开关型号,接线、线路敷设方式,穿线管与导线的规格,系统保护方式;反映给排水管的连接、分支,管材的规格,各用水点的标高。

3、大样图:对某一器具的安装结点、某一安装位置的尺寸加以说明。

4、施工说明:工程概况,设计要求,施工注意事项,图例。

5、材料表:工程中需要的各种主要材料的规格、数量。

家装水电施工图有何作用?

1、是一份施工的依据。家居的水路、电气如何敷设,除了一般的要求外,还是业主基本生活习惯与需求的反映,因此,水电施工图必须将这些一般的与特殊的需求事先设计好,然后再进行施工。

2、是一份验收的依据。家居装修的水电安装是否合格,是否合乎业主的要求,同样需要依据这份图纸进行比对。否则,各执一词,很难分清责任。

3、是一份维护的依据。众所周知,现在的水电工程多是隐蔽工程,家居装修完成后,外观基本上看不同水电敷设的痕迹。那么,日后的维护如果没有施工图纸作为依据,要查出出问题的线路与水路,极有可能无从着手。


怎么看家装水电施工图?

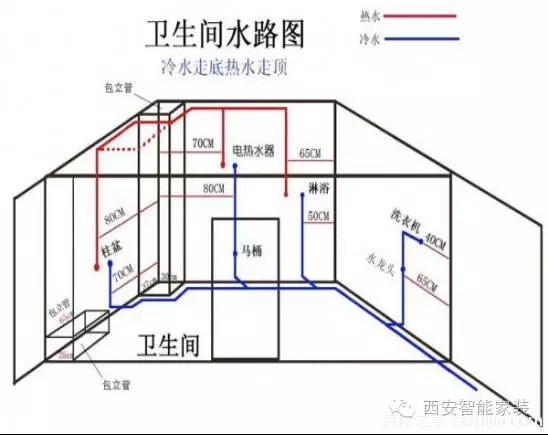

家装水路施工图:

1、将平面图和系统图对照着看,这样才能看出来管道是在哪转弯,在哪变径,在哪分配水点,配水点标高是多少。

2、是否有相应的排水措施和用水设施。

3、给水点和排水措施、用水设施室的搭配是否合适、合理、是否符合规范,设计有没有洗衣机给水点,和排水地漏,地漏是否专用。

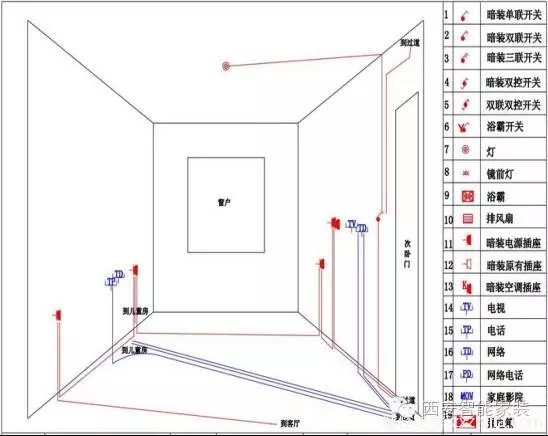

家装电路施工图:

1、记录插座安装高度,高度要求是否安全。

2、配电箱安装位置,负荷大小,配置是否合理。

3、空开大小是否合适,出线的保护管管径,电线的搭配合理否,电线与用电设备的搭配是否合适安全。

4、线管敷设方式,避雷网是否符合规范,钢筋搭接材料材质、规格。

小编总结:家装水电施工图的作用之大,在于其贯穿我们居住的整个时期。因此,一般来说,家居装修结束以后,业主都应该找相关的装修公司索回这份施工图,或其副本,以备不时之需。
