工地直通车 | 水电隐蔽工程有讲究,这些“槽”点不可忽视

浏览数:533次 | 发布时间:2019-07-10 |
分享到:

水电施工是装修中的“重中之重”。作为业主,如何防范水电施工中被施工方“偷工减料”?如何保障自家的水电施工质量?这让不少“装修小白”感到担忧。今天小美就跟大家重点讲一讲水电开槽阶段的哪些事吧!

工地地址:山水南雅

工程进度:水电阶段

施工方式:全包

项目经理:李伟

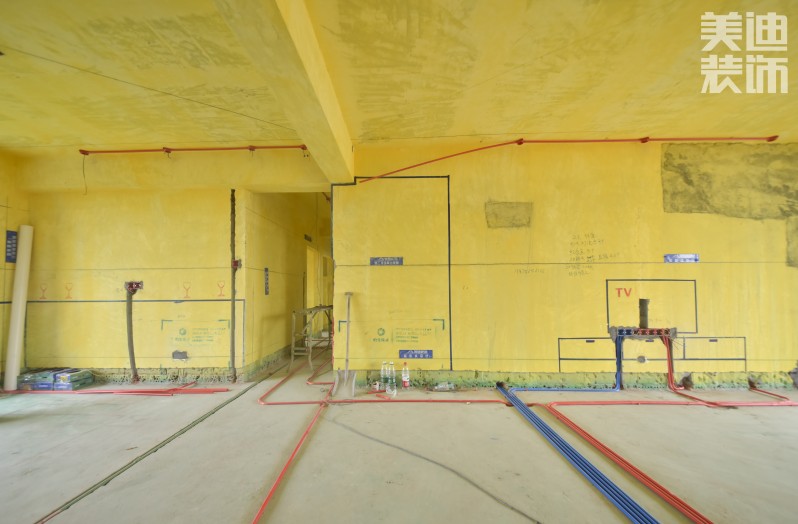

首先小美给大家了解一下水电施工的顺序!弹好全房水平线,对照图纸放样→做好水电预算→开好线管槽→安装底盒→布线管→拉线→安装灯具。

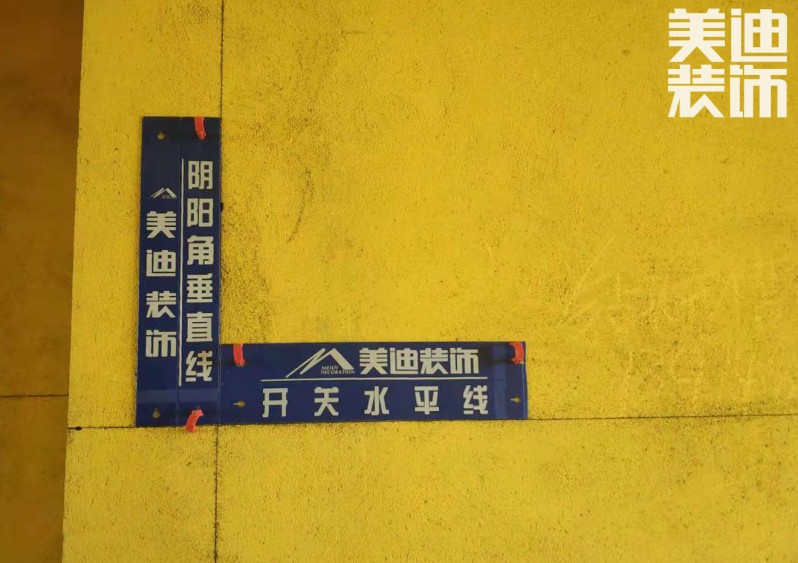

地面弹线

开槽必须十分规整,管路开槽按要求必须是平行线与垂直线,槽的深度需要控制在4cm,线槽开好后施工负责人记好开槽管路尺寸、位置,方便以后洁具安装时知道管路的位置。

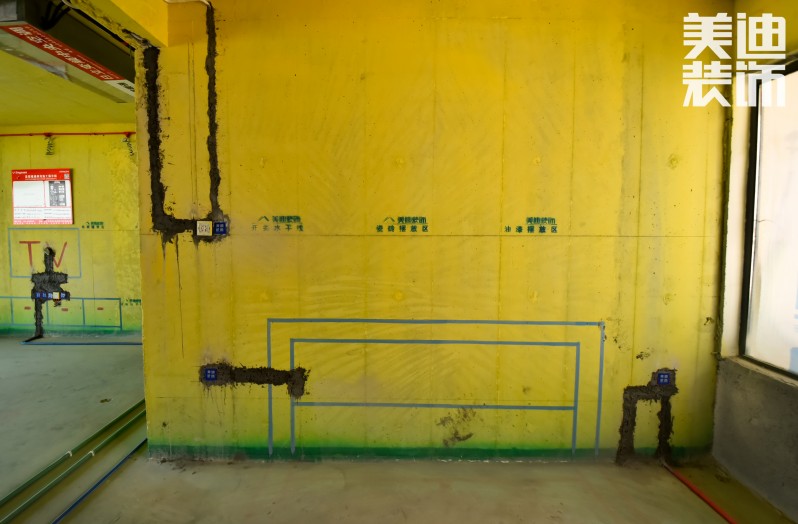

开暗槽

弹好线以后就是开暗槽,用专用工具切割机按线路割开槽面,再用电锤开槽。开槽的师傅及其注意细节,不能把钢筋切断(影响房体质量),只能开浅(贴砖时需要加厚水泥)或走明管,或者绕走其他墙面。

横平竖直

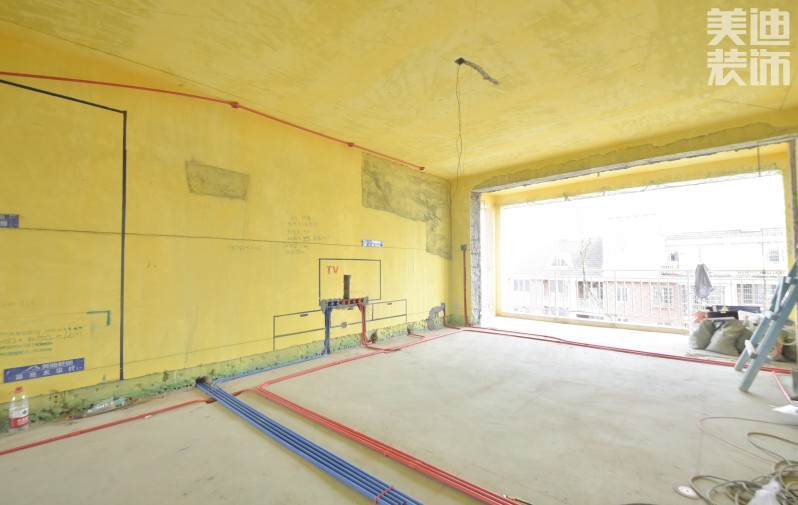

按照天线位置进行切割,走向一定要横平竖直。这样不仅工地美观,也方便后续施工,比如墙上打孔可以很容易避开线管。

蓝色为弱电,红色为强电。强弱电间距均在30公分以上,这可避免并排走线强电和弱电之间的干扰。

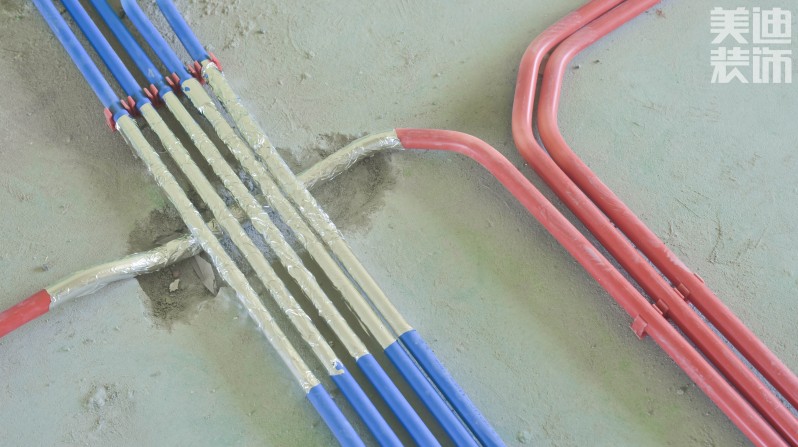

▲地面的强弱电交错处均采用了锡箔纸包裹,可有效防止后期强电电流干扰弱电影响信号。

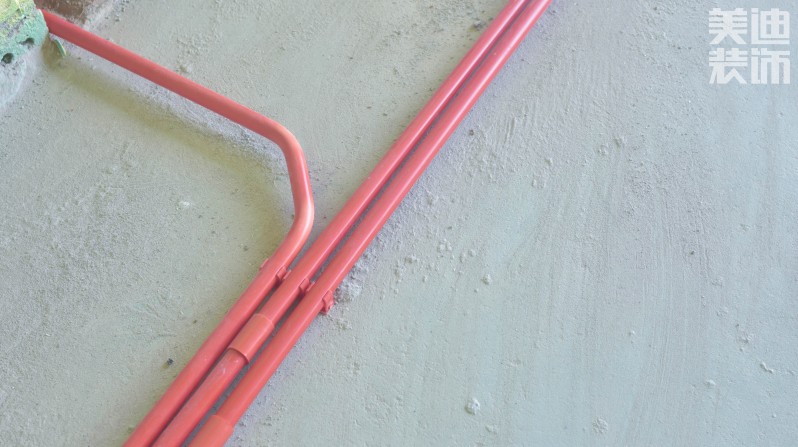

▲每隔一段距离都有管卡固定,全程按照施工规范处理。电线管的线盒必须用螺接连接,防止后期抽线时套管脱落。

水电开槽施工要点

墙槽的宽度,单槽为4cm,双槽为10cm,墙槽深度为3-4cm。并注意横平竖直。

1、水电开槽前先应标出整套房屋的水平线。地面,墙面布管时,同一槽内不许超过6根管,槽与槽的间距不应小于200mm。

2、开孔、开槽定位准确,根据暗藏管线的多少及管子外口径确定开槽宽度并画好开槽线。开槽要求高度一致、水平垂直。

3、剔槽时依上而下,槽沟要求平型、规则、横竖管槽交叉处应成圆弧角。

水电属于装修中的隐蔽工程,本期工地直通车用视频讲解、vr实景、内容补充三部分,带你揭开工地水电阶段这层神秘面纱。

看了VR水电现场,你是不是在感叹VR的神奇之处(让你在家轻松预览工地细节),小美悄悄告诉你,VR技术还能带你体验未来家,美迪装饰全房全景体验季, VR技术带来沉浸式体验 , 业主可以亲自参与设计 ,真正能实现所想即所见,所见即所得!名额有限。

美迪水电材料锦集


电管:日丰管,转管专线互不干扰

电线:恒飞电缆,欧盟认证,五毒环保,遇火不燃,高标准,严工艺,耐用70年以上,国家最高端家装电线

网线:荷兰飞利浦弱电,采用美国进口PE料,高纯无氧铜,抗干能力强,比国内标准提前5年

水管:美国霍尼韦尔进口PPR水管,独创银离子抗菌技术,不电镀,更环保
